HOME>제품소개>유무선통신시스템>톤엔코더 (TE-1950)






본 장치는 음성통화를 목적으로 하는 무선통신 시스템의 통화권역을 확대하고, 통화품질을 개선하기 위한 수신전용 무전기와 접속되는

장치이다.

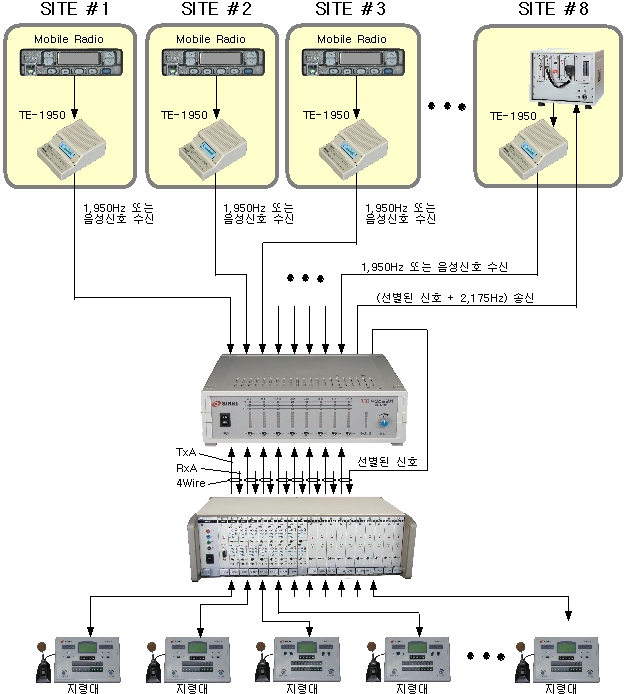

본 장치는 무전기에서 신호가 수신될 때 나타나는 스켈치 신호를 입력 받아 동작하며, 평상시 무선대기 상태에서는 톤(1,950Hz) 신호를 유선으로 보내고, 수신상태에서는 음성신호를 유선으로 내려보내서 원격지에 설치된 수신선별장치(DV08)에서 가장 우수한 신호를 선별하도록하는 보조장치이다.







■  기능 및 사양

번호

항       목

규     격

1

선로 임피던스

공칭 600Ω ± 20% at 1KHz

2

선로 출력레벨

0 ± 6 dBm

3

톤 주파수

1,950 Hz 전용

4

사용전원

직류어댑터 사용

  입력 : AC220V±10%, 60Hz

  출력 : DC12V/1A이상)

5

크 기

275 x 195 x 48 (M/M



■  사용설명서

톤엔코더 (TE-1950) 사용설명서

V0.0
