HOME>제품소개>유무선통신시스템>TRS 원격지령대(TCU-100M)






본 장치는 TRS방식의 무선망에서 기지국의 서비스가 미치지 않거나 무선신호가 미약한 지역에서 유선을 통한 원격지에서 통화그룹 변경 및 통화를 가능토록 하기 위한 장치이다.

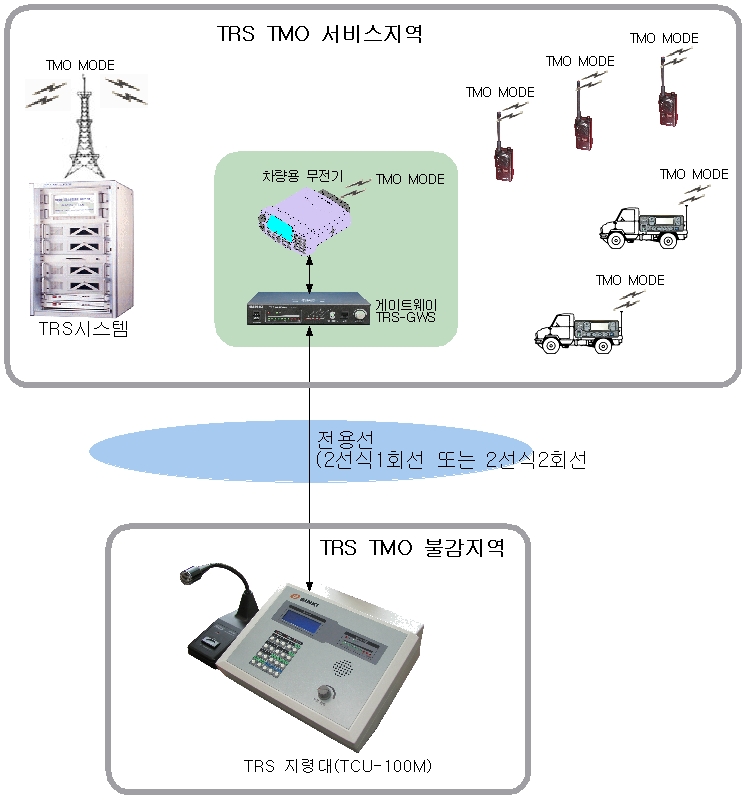

TRS 통신기지국의 서비스가 원할한 지역에 TMO방식의 고정용 무전기와 TRS게이트웨이 단말장치를 설치하고, 2선식1회선 또는 2선식2회선을 통하여 TRS서비스가 미치지 않는 지역에 본 장치를 설치하여 원격지의 TRS지령대에서 통화가 가능토록하여 통신불감 지역을 해소하여 신속한 지휘체계를 확립할 수 있도록 한다.





■  기능 및 사양

번호

항       목

규                격

1

PTT 제어방식

2 Wire 톤 전용

2

데이타 접속 방법

모뎀 사용

3

선로 임피던스

공칭 600Ω ± 20% at 1KHz

4

선로 송신레벨

최대 10 dBm

5

회선 최소 입력레벨

-25 ± 3 dBm

6

가드톤(GUARD TONE) 주파수

2,175㎐

7

선로 접속 방법

2 Wire 또는 4 Wire

8

시간표시 기능

년, 월, 일. 시, 분, 초

 9

ID 표시 기능

있음

10

수신 신호 뮤트 레벨 설정

-30 ~ -14dBm (2dB STEP) 중 택일

11

음색 조정 기능

보통, 저음강조, 중음강조, 고음강조

12

시험 모드

음성송신 모드

1KHz 선로 테스트 톤 송신 모드

13

경보음 송출 기능

4 종류

14

송신시간제한(TOT) 기능

30초, 1분, 2분, 3분

15

녹음 출력 단자

있음(공칭 600Ω ± 20% at 1KHz)

16

표시화면 백라이트 기능

있음.

17

전화 통화내용 송출 기능

있음.

18

사용전원

직류어댑터 사용(입력:AC220V±10%,60Hz,출력:DC12V/1A이상)

19

크 기

2302 x 272 x 125 (M/M)



■  사용설명서

TRS 원격지령대 (TCU-100M) 사용설명서

V0.0
