HOME>제품소개>유무선 통신시스템>톤 리모트 제어기(RTG-99N)

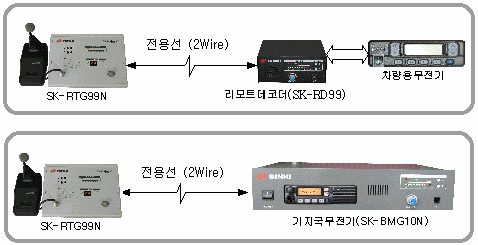

리모트송신기(SK-RTG99N)는 원격지에 설치된 차량용 무전기 또는 기지국무전기 등의 무전기 채널을 제어하는데 사용한다.






■  기능 및 사양

번호

항       목

규     격

1

선로 임피던스

공칭 600Ω ± 20% at 1KHz

2

선로 송신레벨

최대 10 dBm

3

선로 수신레벨

-25 ± 3 dBm

4

가드톤(GUARD TONE) 주파수

2,175 ± 3 Hz

5

펑션(FUNCTION TONE) 주파수

1,950 ± 2 Hz (내부에서 점퍼핀으로 선택하여 사용 가능)

6

선로 접속 방법

2 Wire, 평형

7

레벨 표시 방법

송,수신 레벨 모두 표시(송신시 TX 램프 점등)

8

시험톤 발생 기능

1KHz, 0dBm 송신(600Ω 부하시 )

9

채널제어 방식

MSK 모뎀 (300 또는 1200 BPS)

10

무전기 채널변경

가능(SK-BMG10, SK-RD99 에 한하며, 타사 제품은 문의)

11

사용전원

직류어댑터 사용

입력 : AC220V±10%, 60Hz,

출력 : DC12V/1A이상

12

크 기

275 x 195 x 48 (M/M)



■  사용설명서

채널제어용 리모트송신기 (SK-RTG99N) 사용설명서

V0.5
