HOME>제품소개>유무선통신시스템>고성능 리모트데코더 (RD99)




본 장치는 유니버샬 인터페이스 기능을 갖춘 리모트어댑터로서 특정주파수(2,175Hz 등)를 Guard-Tone으로 사용하는 무선망의 원격지령시스템에 사용되는 장치로 차량용 무전기를 이용하여 저렴한 가격으로 채널제어가 가능한 원격무선제어시스템을 구축하는데 사용한다.예를들면, 무전기를 원격지(산 또는 건물옥상 등)에 설치하고자 할 때, 기존에는 원격제어가 가능한 기지국무전기를 설치해야 하지만 많은 비용이 소요되었고, 이러한 문제점을 해결하기 위한 방법으로 차량용 무전기와 리모트데코더를 이용한 원격제어시스템을 많이 이용하고 있다.

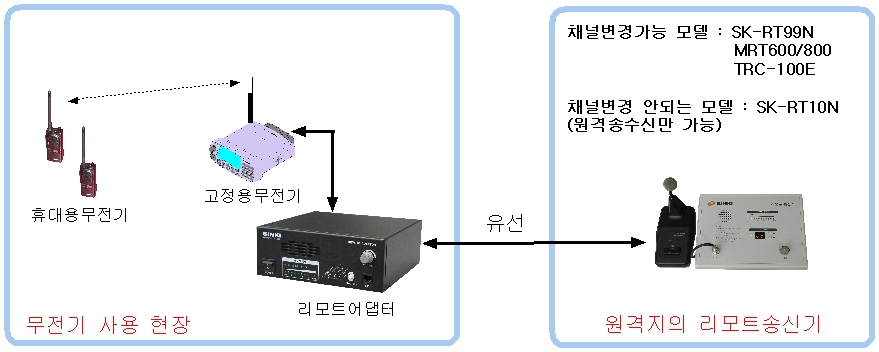

 ■  기본 기지국 시스템 구축(안)

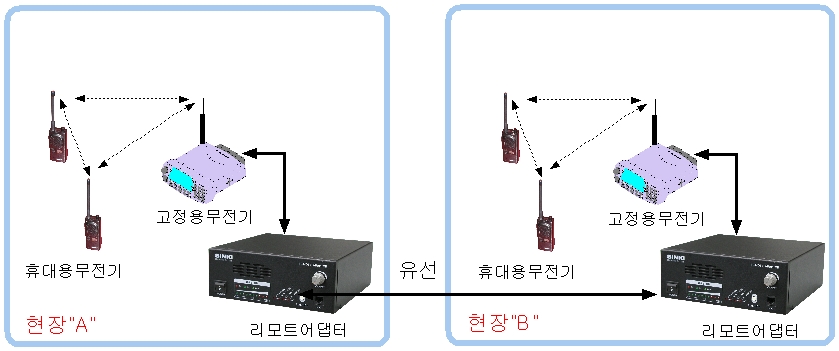

■  1주파 양방향 중계 시스템 구축(안)

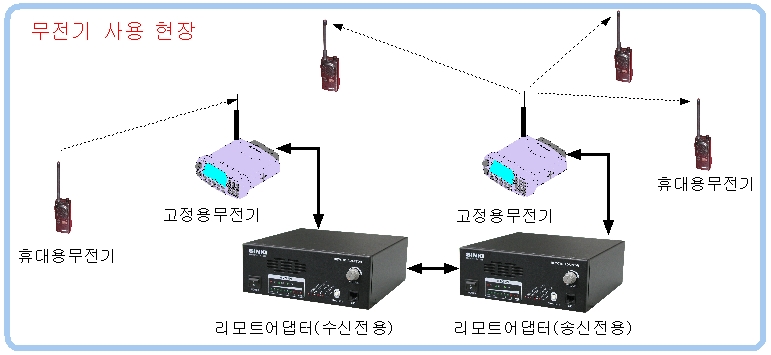

■  2주파 양방향 중계 시스템 구축(안)

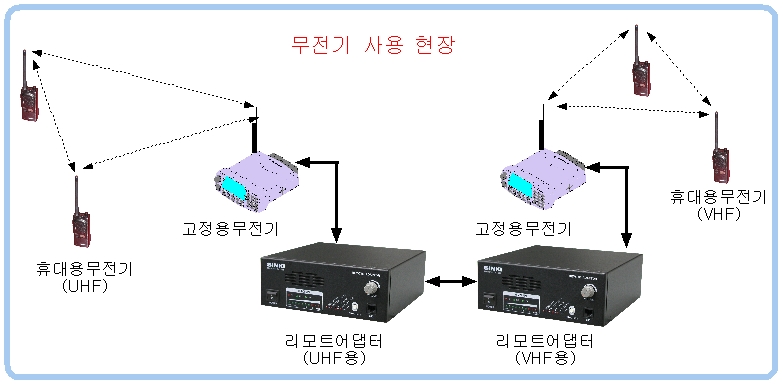

■  양방향 중계 시스템(대역변환) 구축(안)

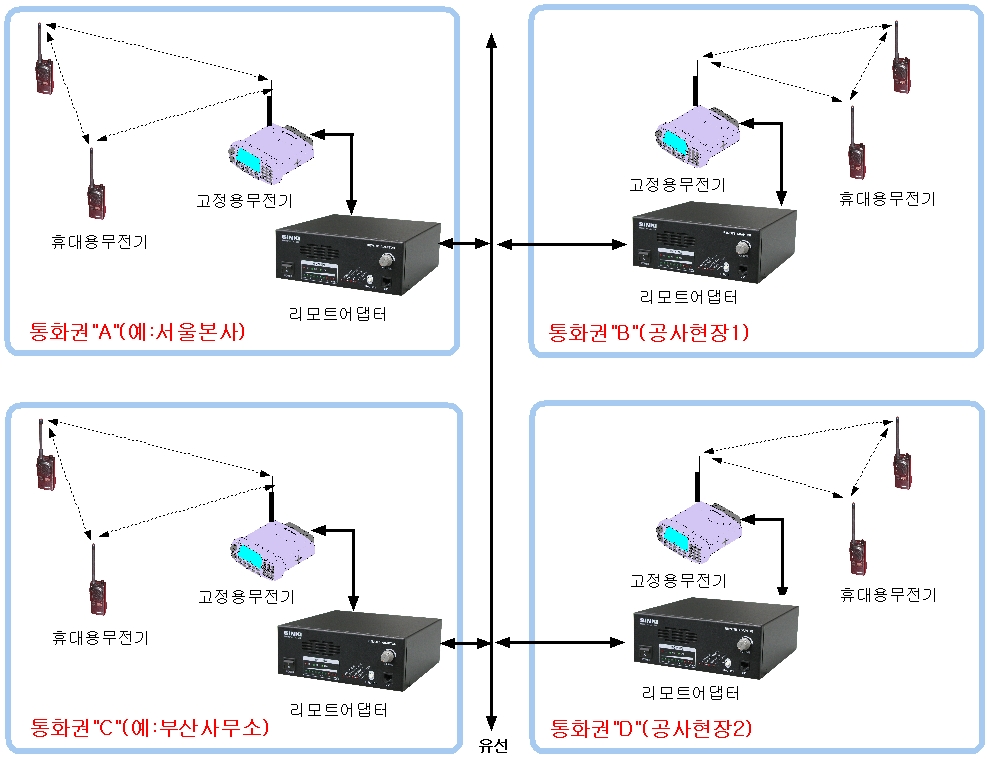

■  1채널 양방향 다중 중계 시스템 구축(안)

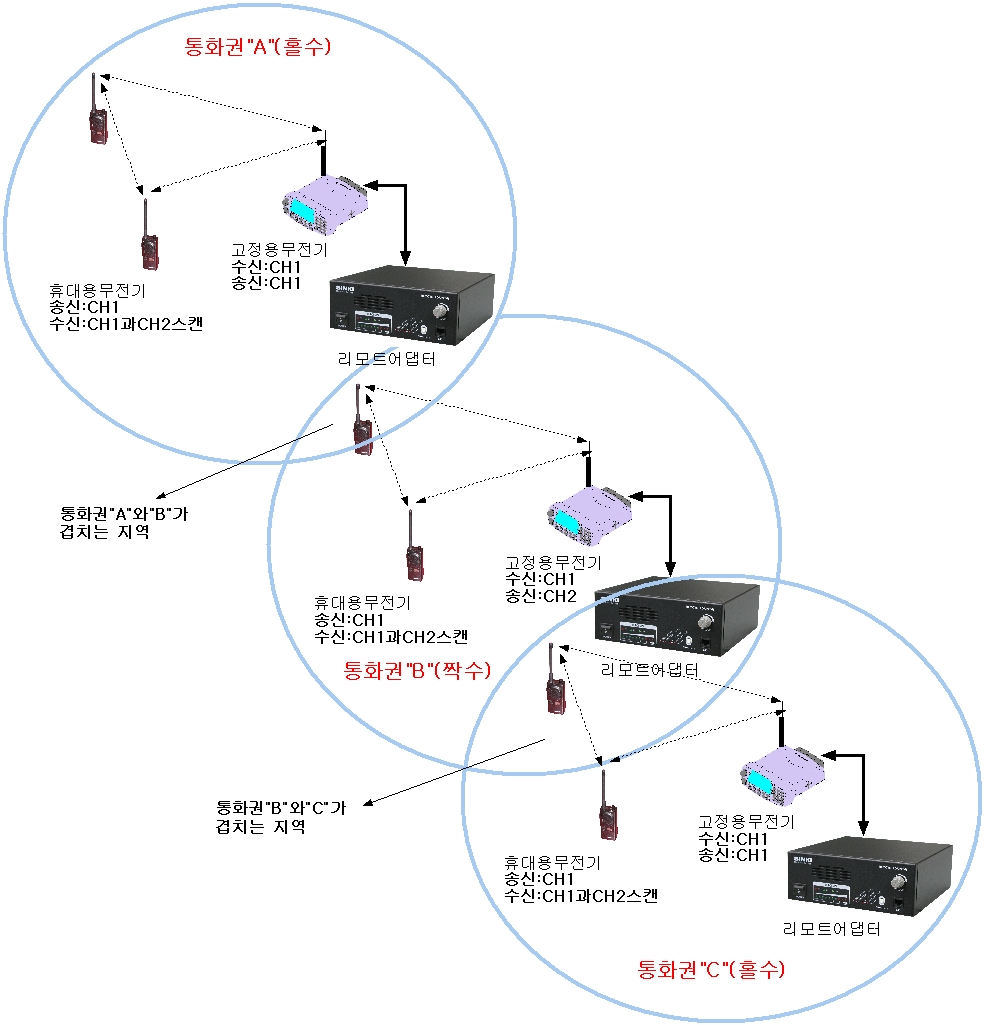

■  2채널 양방향 다중 중계 시스템 구축(안)

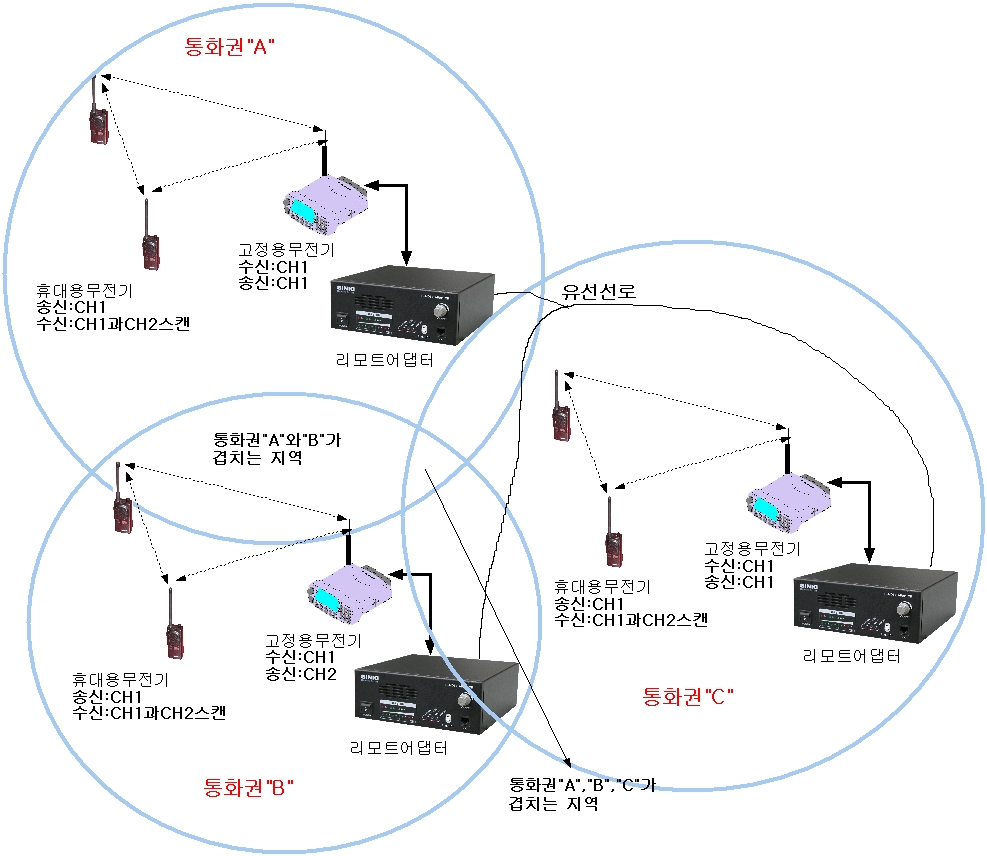

■  3채널 양방향 중계 시스템 구축(안)



■  기능 및 사양

번호

항       목

규          격

1

선로 임피던스

공칭 600Ω ± 20% at 1KHz

2

선로 송신레벨

최대 10 dBm

3

선로 수신레벨

-25 ± 3 dBm

4

선로 접속 방법

2 Wire, 4 Wire, E/M (평형)

5

가드톤(GUARD TONE) 주파수

2,175 Hz

6

시험모드

유선 인터폰 모드

1KHz 선로 시험 톤 송신 모드

1KHz 변조도 조정 톤 송신 모드

자체 루프진단 기능 (고장진단)

7

레벨 표시 방법

송,수신 레벨 모두 표시(송신시 PTT 램프 점등)

8

기지국무전기 채널변경 방식

모뎀

9

TOT 기능

60 초 고정

10

외부 데이타 포트 갯수

7 개 (로직레벨, 특수 주문기능 사용 가능)

11

기지국무전기 채널 제어수

01~99

12

사용전원

AC 220V / 60Hz

13

크 기

225(W) x 85(H) x 225(D) (M/M)



■  사용설명서

리모트 어댑터 (RA-07A) 사용설명서

V2.0
